Blikač (fake alarm)

Tentokrát spíše praktická věcička, a to ultra nízkospotřebový blikač, který se dá použít jako falešný alarm třeba na dveře či do auta.

Technické poznámky

Jde o vylepšený Abraham-Blochův multivibrátor, autorem vylepšení je křemíkový mág Pavel Cimbál, kterému děkuji za svolení ke zveřejnění. V průměru je spotřeba obvodu cca 200µA a při napájení z 1 CR2032 mi blikač vydržel běžet asi 4 měsíce, takže je opravdu nízkospotřebový.

Video

Fotografie

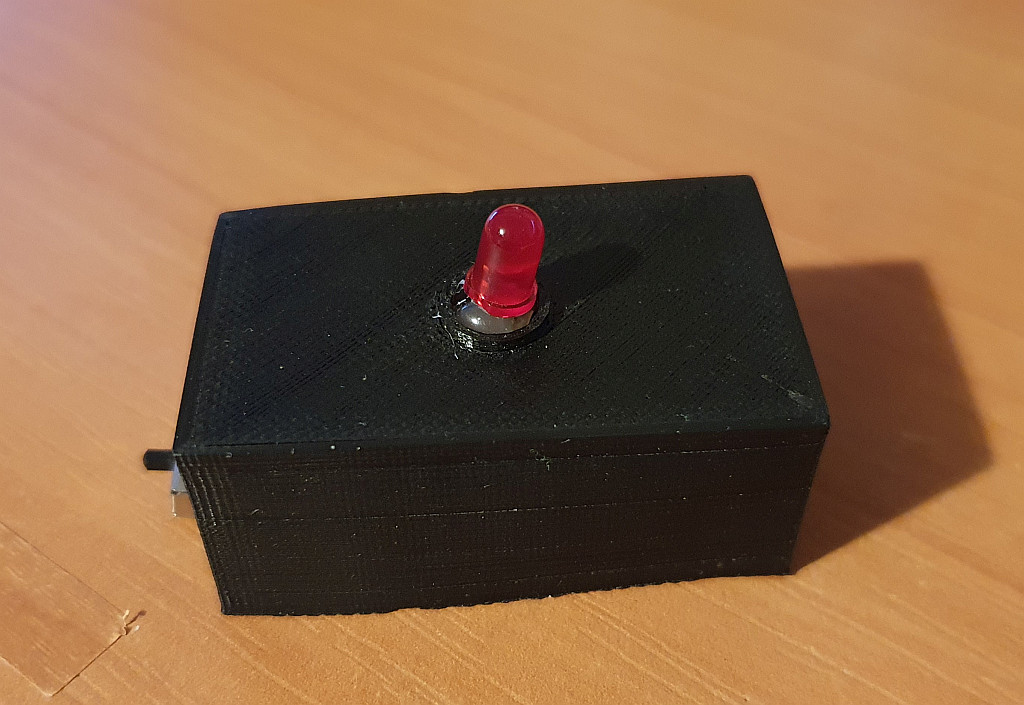

Blikač do auta

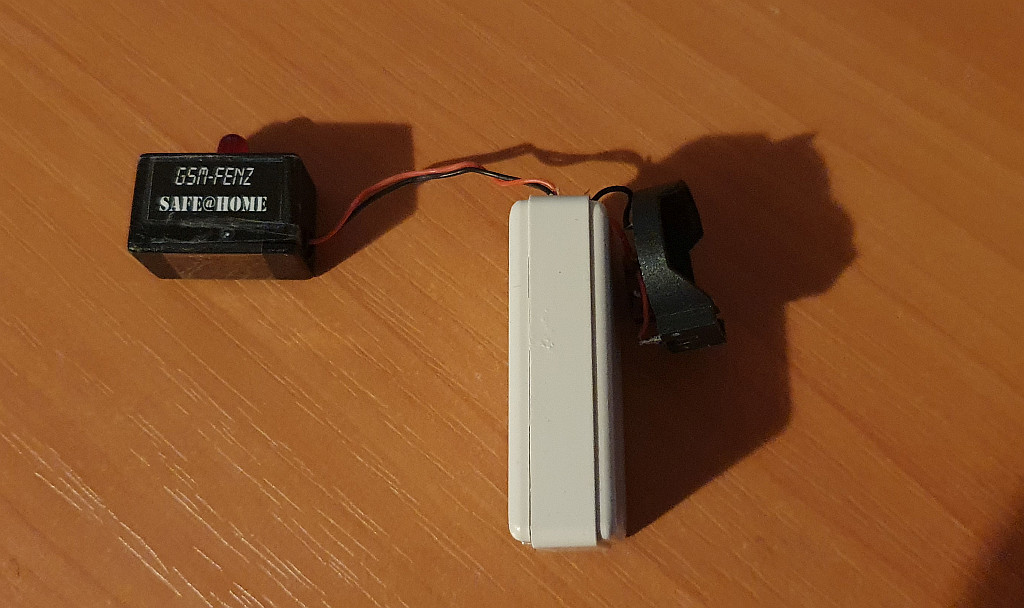

Blikač na dveře

Součástky


			1x CR2032 (nebo jakýkoliv akumulátor/baterie 2-5V)

			1x 2mA nízkospotřebová červená LED (511-777, gme.cz)

			1x SPDT posuvný přepínač ON-OFF

			1x projektová krabička

			1x držák na baterii CR2032

			1x PNP tranzistor BC 327

			2x NPN tranzistor BC 337

			2x 2.2µF/16V elektrolytický kondenzátor

			1x 330K Ohm rezistor

			2x 100K Ohm rezistor

			1x 10K Ohm rezistor

			1x 2M5 Ohm rezistor

			2x 22K Ohm rezistor

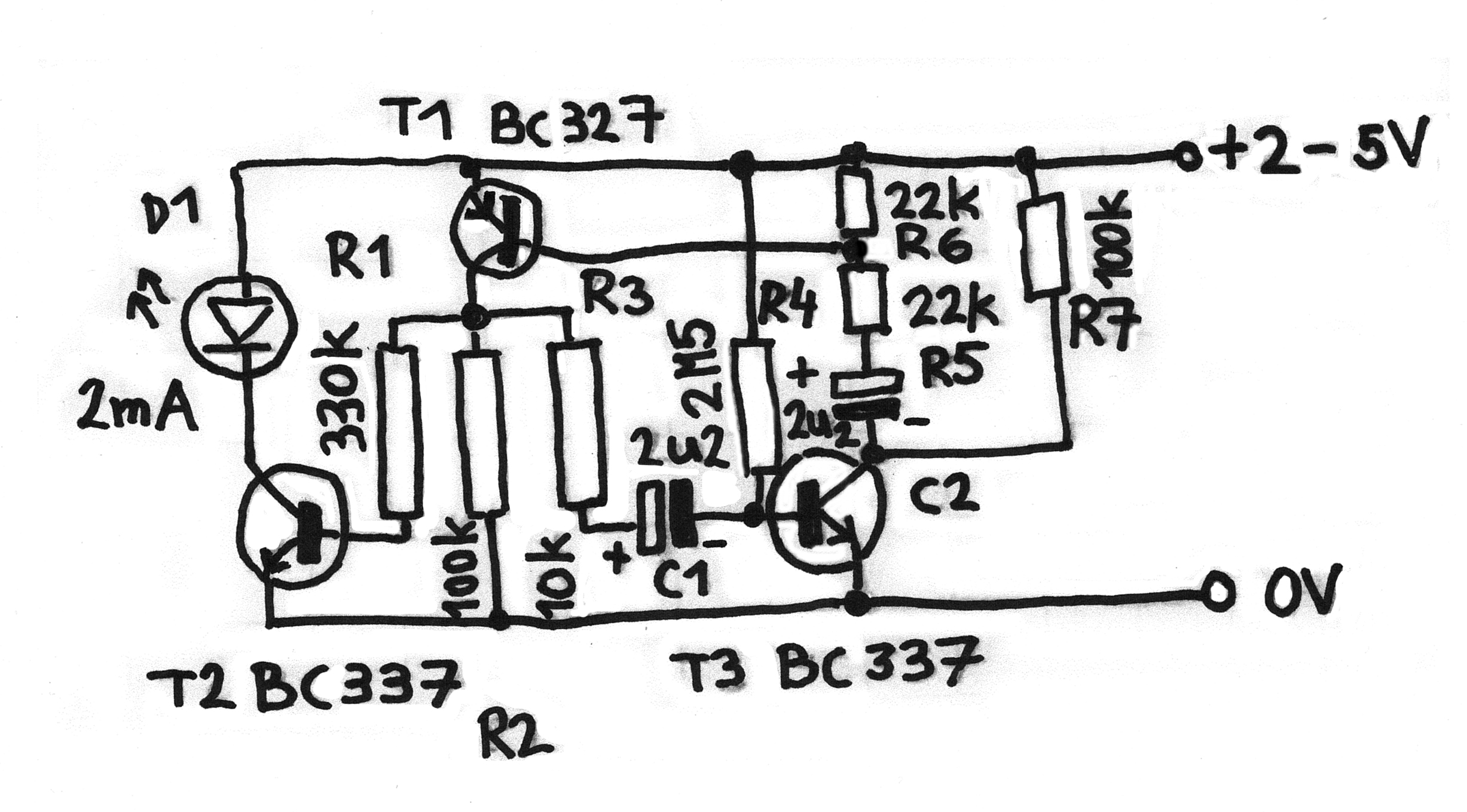

Schéma
