Elektronický vánoční zvoneček

Nezbytná vánoční záležitost pro rodiče s malými dětmi, kteří ještě věří na Ježíška. Použití je jednoduché, receiver se umístí ke stromečku, transmitter má člověk v ruce v kuchyni a ve vhodnou chvíli se stiskne tlačítko na ovladači a u stromečku se rozezní zvoneček. Funguje i bez antény bezproblémově přes celý byt. Lze použít jednoduše místo pokoutného prozvánění telefonu pod stolem. Úplně nejlepší je vzít všechny telefony doma a dát je ke svátečnímu stolu, aby bylo vidět, že žádný rodič nikam nevolá a že to zvoní opravdu Ježíšek :-)

Video




Součástky


1x 3.7V 18650 akumulátor
1x MT3608 step-up modul (potenciometrem nastavený na 5V)
1x HT7333A-1 3.3V regulátor napětí

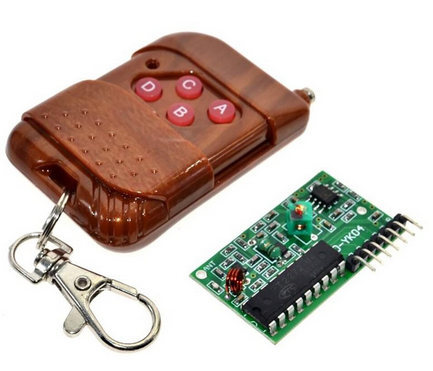

1x bezdrátový 4 kanálový RF 315MHz transmitter a JY-JM5V receiver (čip SC2272-M4), set vypadá nějak takto.
1x 23A 12V článek (pro transmitter)
1x WT588D zvukový čip, 8Mb (1MB), v KEY módu
1x 8ohmový, 0.25W reproduktor
1x 100K rezistor
1x 10K rezistor
1x krabička od velkých TicTaců :-)

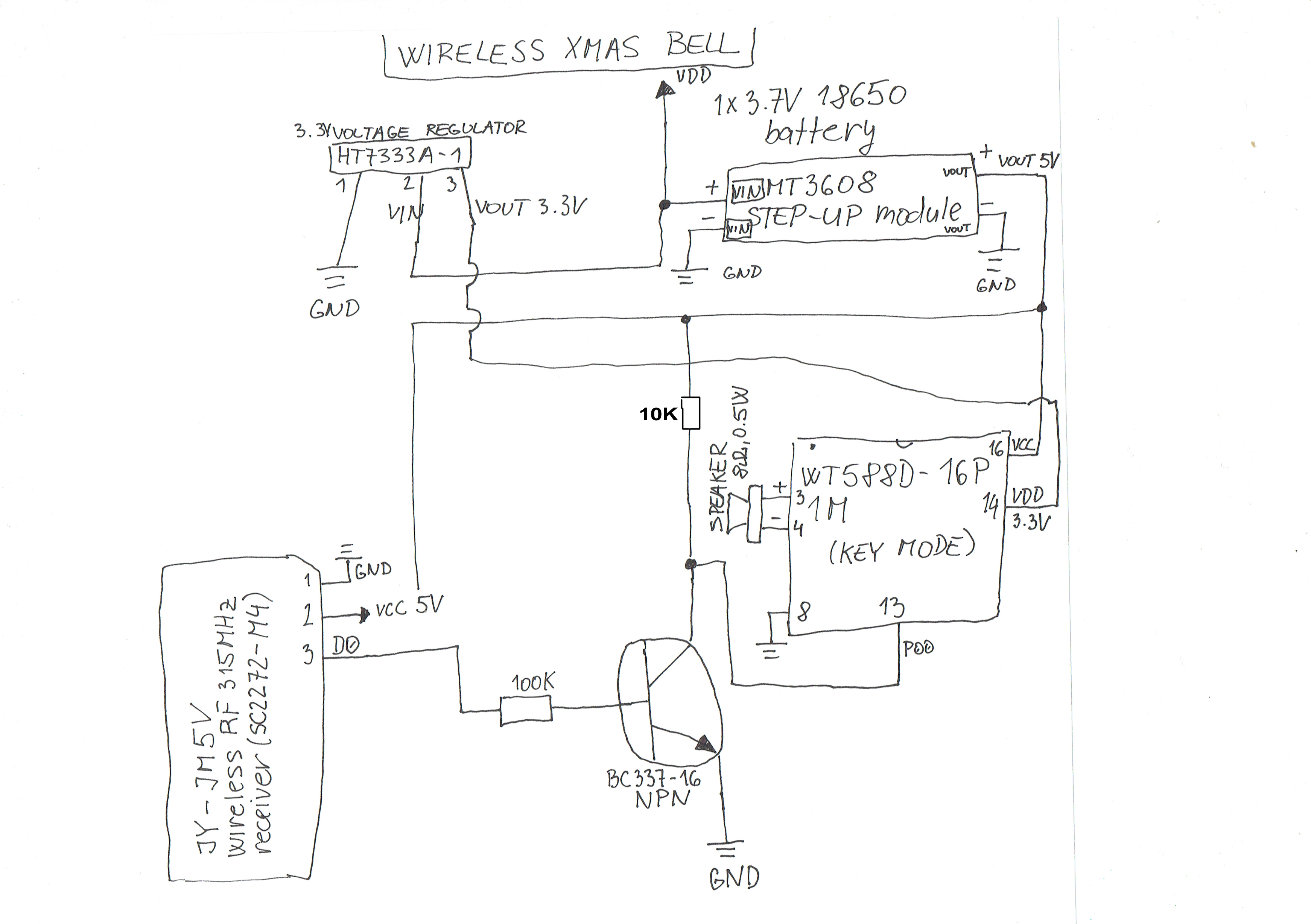

Schéma

Zde je odkaz na schéma.

WT588D projekt

Zde je odkaz na projekt.
