Minihra na test rychlosti reakce. Cílem je stisknout tlačítko co nejrychleji po rozsvícení LED diody, která se spíná po různě dlouhých intervalech. Hráč má 3 pokusy a měří se mu čas v milisekundách. Pokud hráč podvádí a drží stisknuté tlačítko před rozsvícením, je penalizován 2 sekundami. Ze všech naměřených pokusů se udělá průměr a pokud se dosáhne nejlepšího z 5 časů, hráč se může zapsat do Hall Of Fame.
1x 3.6V Li-Po/Li-Ion baterie z mobilního telefonu
1x HT7133A 3.3V regulátor napětí
1x PIC16F886
1x 16MHz krystal
2.4" TFT displej (ILI9341)
1x SPDT posuvný přepínač ON-OFF
2x 10K rezistor (pull-down)
2x keramický kondenzátor 22pF
1x zelená LED dioda
1x 220R rezistor
2x tlačítko
1x projektová krabička z Aliexpressu, 100x60x25mm

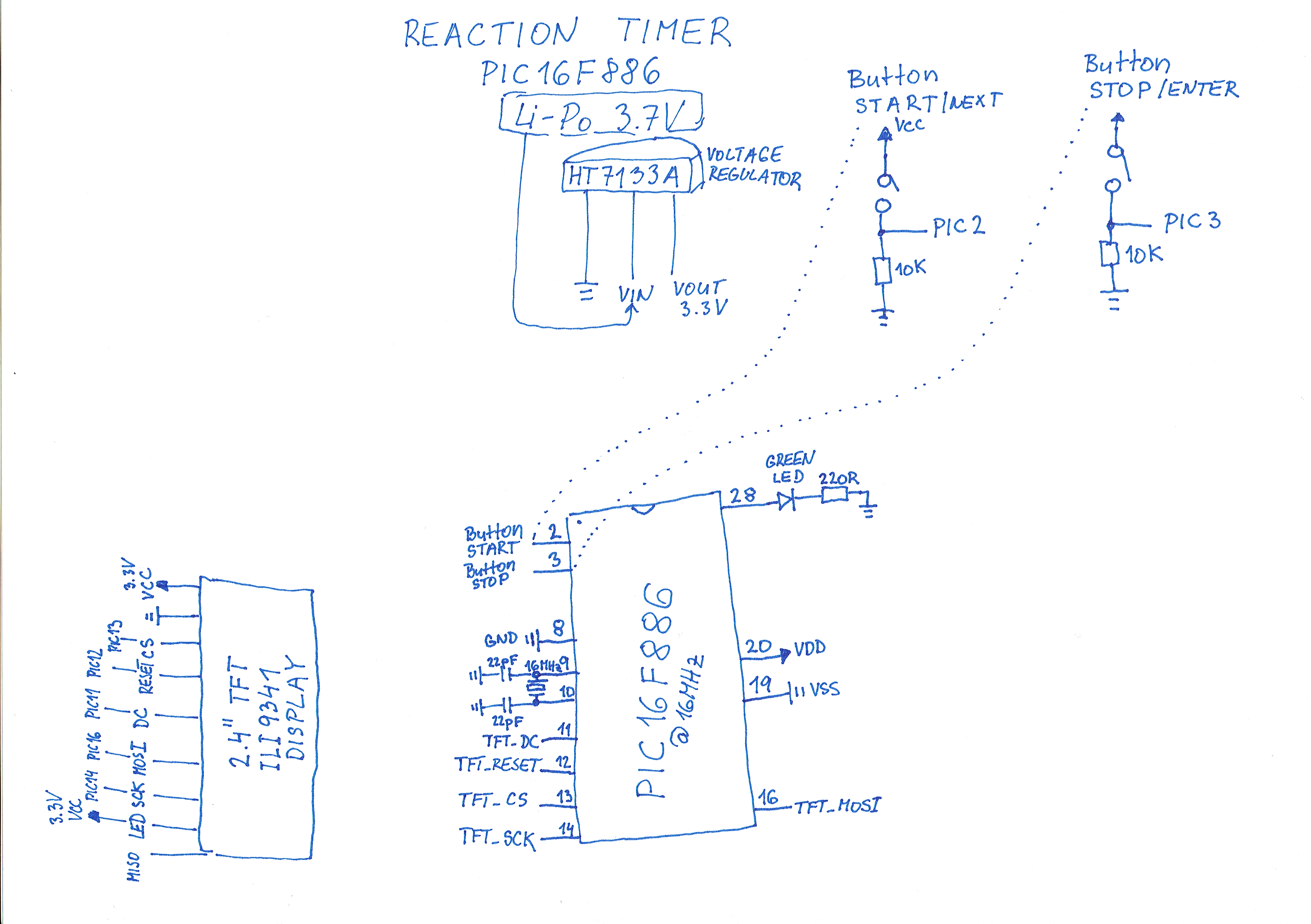

Zde je odkaz na schéma.
Zde je odkaz na zdrojový kód.
Zde je odkaz na hex soubor.
