Známá desková hra převedená do elektronické podoby. Hra pro 2 hráče ovládaná joysticky a cílem je obklíčit a obarvit co nejvíce soupeřovic kamenů svými, ať v horizontalním, vertikálním, tak diagonálním směru. Kameny nelze pokládat nahodile, ale pouze v sousedství existujícího kamene a pouze tak, že lze položením nějaký kámen obklíčit. Ke konci hry, pokud už není možné provést tah, je automaticky předána hra soupeři. Vyhrává hráč s větším počtem svých kamenů.
Joysticky jsou analogové, proto je potřeba načítat jejich hodnoty AD převodníkem.
1x 3.7V 18650 akumulátor
1x HT7333-1 - 3.3V regulátor napětí
1x PIC16F76
1x 2.8" TFT displej (ILI9341) 240x320, SPI
2x joystick KY-023
2x 10K rezistor
1x 8MHz krystal
2x 30pF keramický kondenzátor
1x 8ohmový reproduktor
1x WT588D zvukový čip, 8Mb (1MB)
1x SPDT posuvný přepínač ON-OFF
1x projektová krabička z Aliexpressu, 100x60x25mm

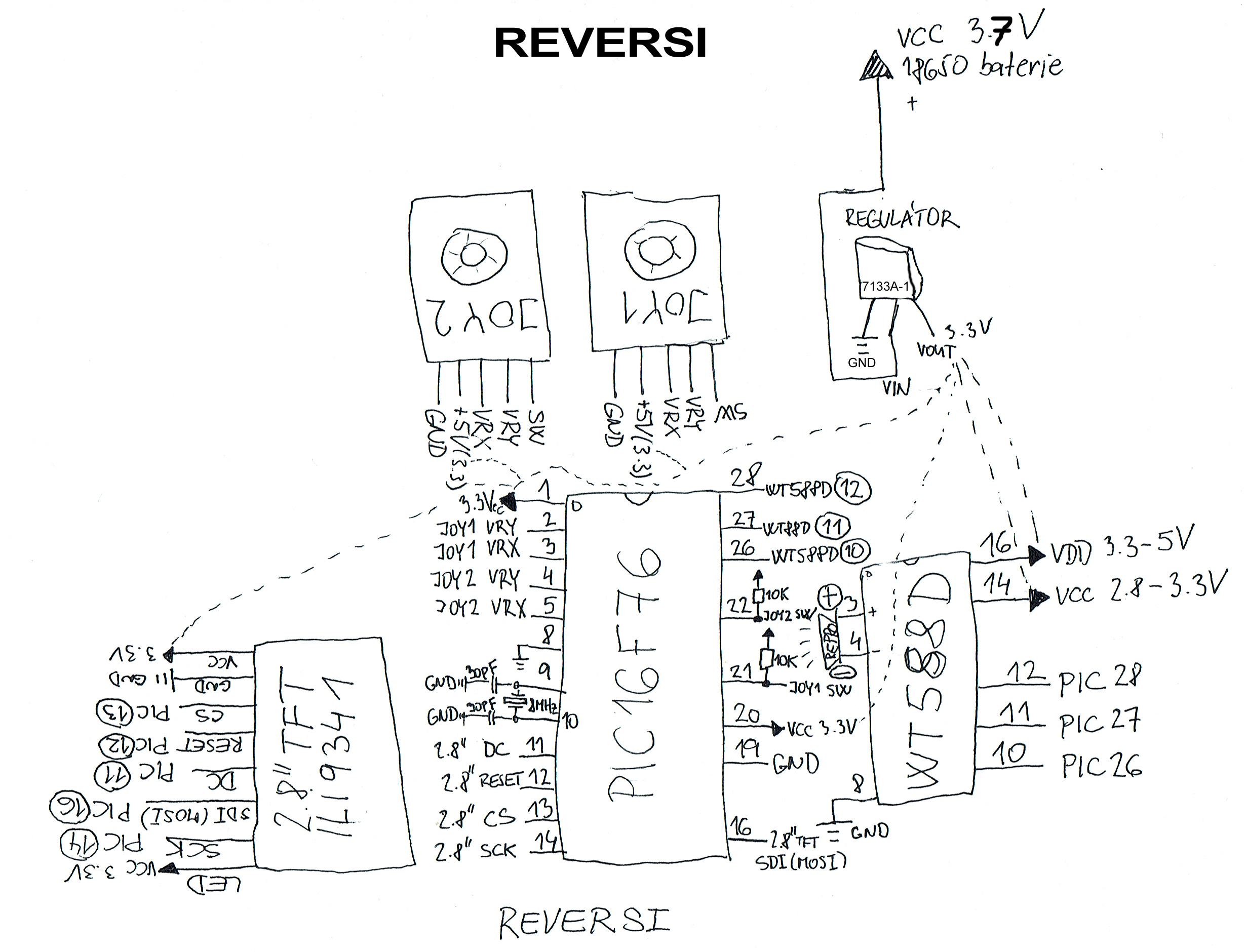

Zde je odkaz na schéma.
Zde je odkaz na zdrojový kód.
Zde je odkaz na projekt.
Zde je odkaz na hex soubor.
