Můj první větší projekt. Jde o jednoduchou hru testující reakce pro 4 hráče. Kdo nejrychleji zareaguje stiskem svého tlačítka po zaznění zvonku, získává bod, 10 kol na hru. Kdo podvádí předčasným stiskem, je pro dané kolo vyloučen. Ideální hra pro rodiny s dětmi na dlouhé zimní večery :-)
4x AA NiMh akumulátory (5V)
1x PIC16F883
5x automatová velká tlačítka s vestavěnými LED diodami
1x SN74LS47 - BCD dekodér
4x 5611BH, 7segmentový LED displej, 1číslicový, se společnou anodou
1x HT7333A-1 3.3V regulátor napětí
1x LCD 1602 dvouřádkový displej s backpackem, I²C
1x WT588D zvukový čip, 8Mb (1MB)
1x 8ohmový reproduktor
1x SPDT posuvný přepínač ON-OFF
2x A4 pláty plexiskla

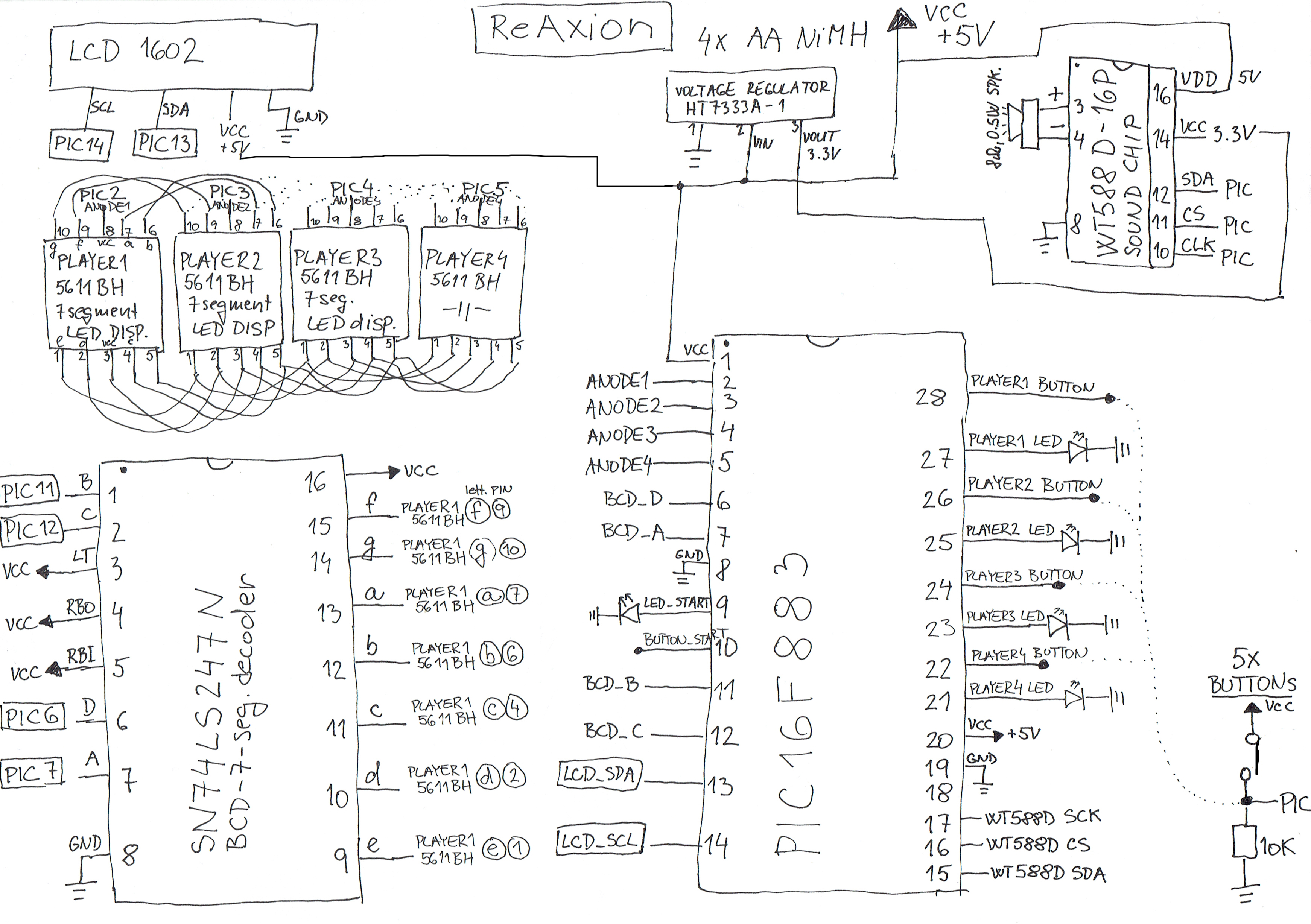

Zde je odkaz na schéma.
Zde je odkaz na zdrojový kód.
Zde je odkaz na projekt.
Zde je odkaz na hex soubor.
