V překladu "zbytečná krabička" :-) Zcela zbytečný, avšak minimálně pro děti zábavný, projekt, jehož variací je plný YouTube. Princip je jednoduchý, přepne se přepínač, načež vyjede ruka, packa, či zkrátka cokoliv, co přepínač vrátí do původního stavu. A to je vše. :-) Má verze, s honosným přívlastkem De Luxe, má oproti většině verzí i zvukový doprovod.

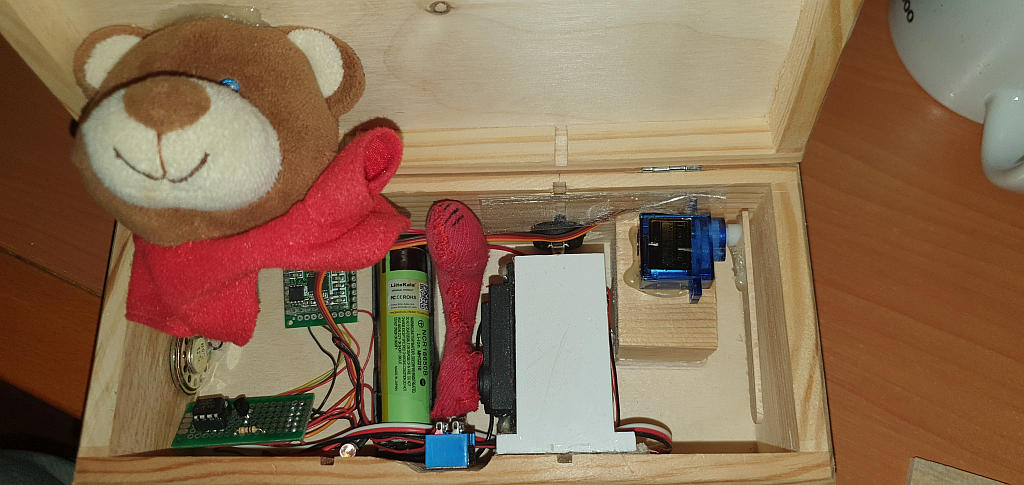

K výrobě byly použity 2 RC servo motorky, ten menší Micro SG90 slouží ke zvedaní dvířek krabičky a ten větší a silnější Futaba S3003 pak na ovládání packy medvěda. Samotné programování nebylo složité, největší práci dalo to smontovat a upevnit do dřevěné krabičky tak, aby to celé fungovalo. Jak to vypadá uvnitř krabičky je vidět zde. Jedním nedostatkem je to, že medvěd se pořád usmívá, i když je probuzen, ale najít v hračkářství plyšáka, který se mračí, je v podstatě nemožné :-)
1x 3.7V 18650 akumulátor
1x PIC12F683
1x MT3608 step-up modul (potenciometrem nastavený na 5V)
1x HT7333A-1 3.3V regulátor napětí
1x WT588D zvukový čip, 8Mb (1MB)
1x 8ohmový, 0.25W reproduktor
1x dřevěná krabička
1x nepotřebný plyšák :-)
1x žlutá LED dioda
1x rezistor 220R (předřadný k LED diodě)
1x rezistor 10K (pull-down ke spínači)
1x TowerPro SG90 servo motor
1x Futaba S3003 servo motor
1x páčkový spínač MTS-202-F1, 2-pólový přepínací do panelu ON-ON

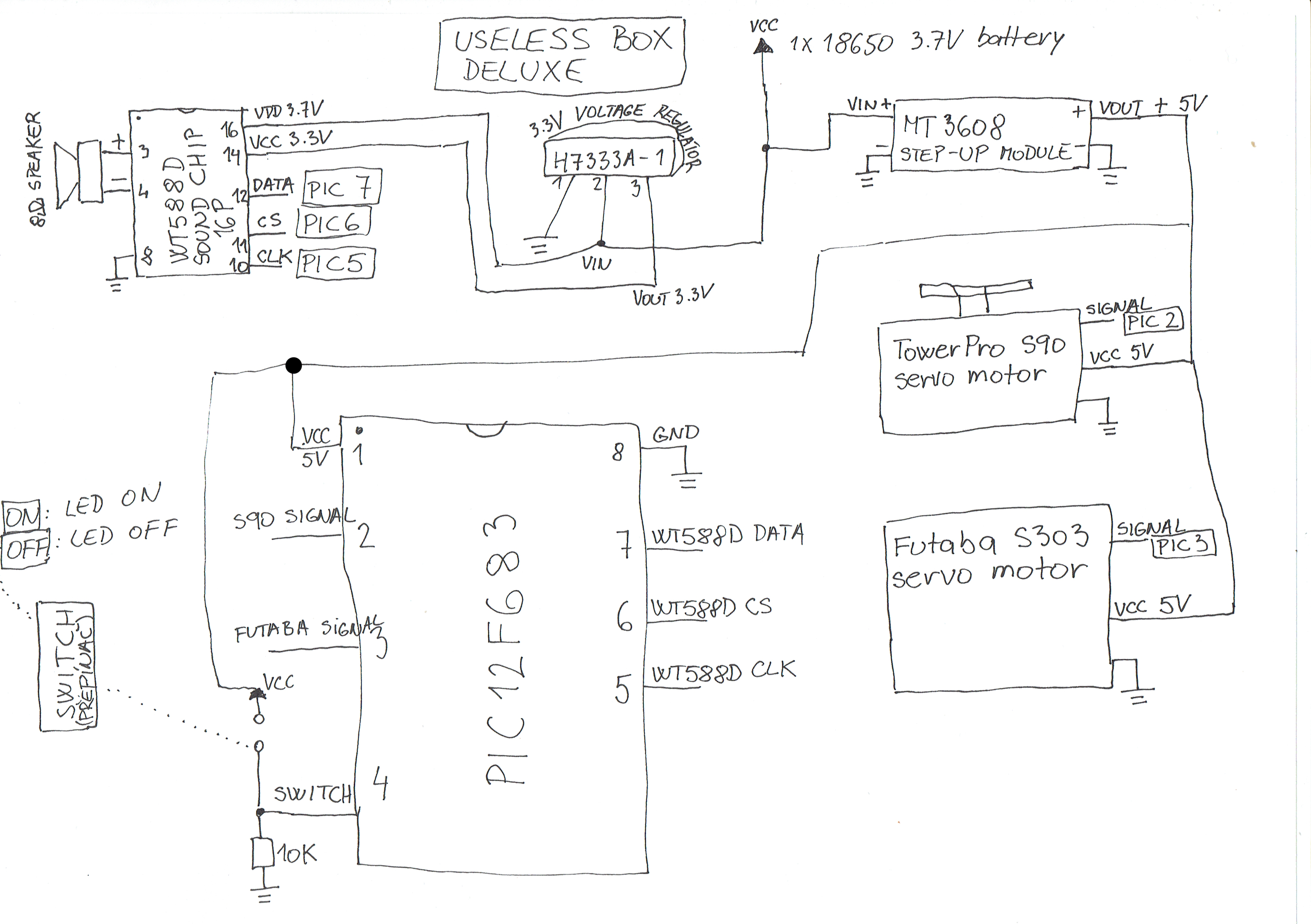

Zde je odkaz na schéma.
Zde je odkaz na zdrojový kód.
Zde je odkaz na projekt.
Zde je odkaz na hex soubor.
